近年以來，生成式人工智能（AIGC）的爆發，以及智能手機、自動駕駛、物聯網等“萬物智能”的快速發展極大地推動用戶追求更高性能的芯片，然而隨著摩爾定律接近物理極限，SoC的器件微縮也明顯放慢了腳步，而更先進、更復雜的工藝節點成本卻持續穩步上升，越來越難以負荷。為此，通過先進封裝技術提升芯片整體性能已成為半導體行業技術發展的重要方向，系統級封裝、2.5D/3D IC、Chiplet等先進封裝技術成為近年來備受矚目的領域。
在這種趨勢下，傳統的芯片設計流程顯然已經無法勝任，行業需要全新的EDA工具解決方案。在近日舉辦的ICCAD 2023“先進封裝與測試（二）”分論壇上，上海合見工業軟件集團有限公司（以下簡稱合見工軟）技術支持總監李方分享了題為《系統級封裝協同設計和互連技術》的演講，闡述了合見工軟在先進封裝領域的布局。
先進封裝設計的挑戰
Yole數據顯示，先進封裝市場今年第三季度迎來23.8%的強勁增長，預計全年市場保持平穩增長，并在未來五年實現8.7%的年復合增長速度，從2022年的439億美元增長至2028年的724億美元。
先進封裝帶來的收益顯而易見。李方指出，這些利好包括：
- 第一，支持普通MCM架構，可選擇不同的工藝節點，尤其對部分企業而言，在一定程度上降低了先進工藝管制的影響。
- 第二，IP/Chiplet設計可復用，有效提升了可靠性，縮短開發周期，同時可緩解先進工藝產能不足導致產品上市時間延后的問題。
- 第三，合理降低先進工藝芯片的尺寸，采用低成本成熟制程，提升了可靠性和良率，有效降低制造成本。
- 第四，設計組合靈活多樣，可滿足不同的市場需求。
與此同時，先進封裝所面臨的挑戰也是巨大的，包括Die to Die之間的互連關系復雜；MCM架構設計之間的縱向連接正確性無法保證；供電系統設計難度很高；D2D之間的高速接口定義受限，如果采用并列接口，走線資源要求高，傳輸距離短，而如果采用串行接口，同功耗下總帶寬容易侵占IO區域，雖然UCIe等國內外標準開始定義互連芯粒之間接口標準，但尚不完善。除此之外，在互連模塊的面積、延時和功耗，信號完整性、寄生參數抽取，以及散熱、應力問題等方面也存在不小的挑戰。
以一款A(yù)I芯片的架構為例，它通常包含ASIC芯片，多顆HBM，部分信號通過Interposer中介層進行橫向互連，部分信號縱向連通到Package（封裝），設計流程中所涉及的設計需要使用不同類型、不同供應商的EDA工具。例如ASIC設計采用IC后端的設計工具；HBM可能通過IP設計或其他設計格式；Interposer層則選擇IC后端設計或封裝設計工具；Package通常采用封裝設計工具等等。
因而2.5D/3D先進封裝時代，在設計時需要考慮從芯片到硅基板，從硅基板到封裝基板、從封裝基板到PCB的所有互連，如此多的層次節點互連存在很多設計難點，除了散熱、信號完整性和電源完整性等基本挑戰外，對EDA工具也帶來了更為“碎片化”的挑戰，需要一款系統級協同設計工具，來對所有涉及到的相關設計進行全面分析，并確保設計與設計之間相關互連等信息的正確性。
系統級協同設計EDA工具的挑戰
不難看出，隨著異構集成時代的到來，協同設計與集成開發被寄以重望，成為先進封裝設計的主流趨勢，而傳統的系統級協同設計工具已然不適用于當下的需求，并面臨著諸多局限性。
李方總結指出，首先，在傳統系統級設計互連Sign-Off（簽核）之前，為確保物理連接的正確性，通常采用工具從不同的設計文件中提取網絡名（Net Name）信息，然后對設計之間的Net Name進行基于命名的查找比對，帶來不小的隱患。
傳統的先進封裝設計基本用Excel來實現，雖然ASIC、HBM、Interposer等設計信息都能從表中導出來，但是有的表上只有Net Name，有的表上只有坐標信息，且表與表之間沒有邏輯關系，無法得出準確有效的檢查結果。先進封裝一定要解決所有層級設計之間的互連的正確性驗證，而傳統方法只能解決管腳命名一致性檢查這一問題，且存在一定的局限性，包括其他的必要檢查無法快速準確實現或只能部分實現，無法直觀快速定位出錯信息的位置；多維度系統級垂直方向的互連正確性檢查只能部分實現且普遍耗時較長，通常傳統方式只能實現兩個層級之間的檢查；所有信號全鏈路通斷檢查只能部分實現，需要兩天甚至更長時間，還只能檢查一些比較關鍵的信號；無法覆蓋到所有的外延信號，所有管腳缺失互連檢查只能部分實現且耗時較長，通常需要兩天以上甚至不能完成。
其次，跨多個設計領域，缺乏統一直觀的設計頁面，無法將不同格式、不同單位精度的設計數據放在同一個界面進行比對和查看，導致設計數據的導入不完整，并且很難將不同的設計數據進行高效的整理和操作。
此外，隨著設計堆疊形式多樣化，對支持2.5D/3D設計的功能需求增加，芯片數目不斷增多，導致設計集成度越來越高，隨著設計規模越來越大，所需要檢查的信息越來越多，所要檢查的項目也越來越詳細，構建準確的邏輯連接關系困難，很難進行系統級檢查。普通設計工具無法保證整個鏈路的節點互連是正確的，從而使得傳統檢查方式效率非常低下，而且容易出錯。
另外，還有一些在先進封裝設計環節中，單純依靠傳統方法沒辦法解決的問題，比如所有設計同時顯示在一個界面快速建立設計互連邏輯；如何建立設計與設計之間的邏輯連接；生產數據與設計數據比對檢查；封裝設計中die的數據與ASIC的GDS數據的比對；一對多Pin基于面積的互連Net Mapping；Power&Ground的電源拓?fù)洌绾螌?shí)現系統級電源的拓?fù)錂z查以及Power&Ground網絡管腳數量及信號數量配比等等。
因此，隨著先進封裝的迅速發展，傳統設計方法已無法滿足產業發展的需要，繼續使用傳統設計工具難以控制設計錯誤和設計風險，需要更高效、直觀、簡潔的系統級協同設計工具來解決這些挑戰。
全面革新的UVI破解先進封裝挑戰
面對日益增長的市場需求，為高效解決2.5D、3D、SiP等各種先進封裝系統級協同設計環境，作為高性能工業軟件及解決方案提供商，合見工軟發布了先進封裝系統級設計協同Sign-off工具UniVista Integrator（簡稱“UVI”）。它能夠支持在同一個設計環境中導入各種格式的IC、Interposer、Package、PCB數據，同時支持設計數據的協同設計。基于物理、圖形、數據等信息，UVI能夠根據不同應用設計，自動產生系統級互連關系網表，互連錯誤信息，網絡斷開類型，互連疊層信息等關鍵報告。合見工軟的UVI產品可以幫助各領域的工程師能簡單高效的修改優化設計，大大提高產品設計的一次成功率。
李方介紹，UVI的核心競爭力在于：
- 同一個設計界面集成多種相關設計數據，不同設計階段的工程師能有效、直觀地交流；
- 高效達成系統設計優化IO、Bump、Ball Map設計與優化；
- 檢查設計之間的容錯性、互連管腳之間的形狀尺寸一致性；
- 系統級Net的短路及開路檢查；
- 支持智能系統級設計互連即垂直方向的檢查（系統級LVS）。

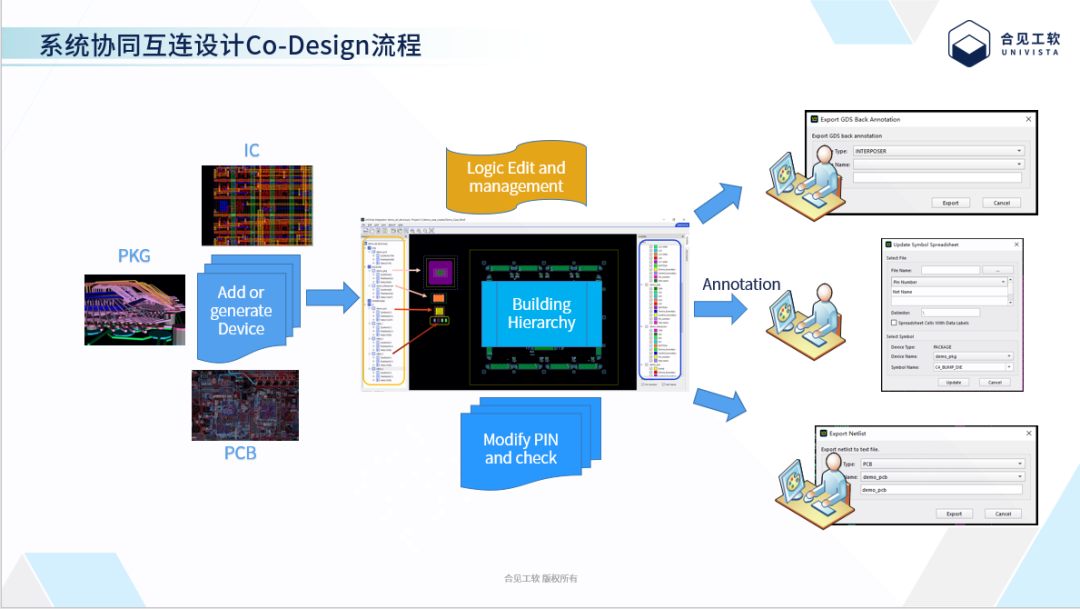

相比傳統設計方案，UVI能高效靈活地幫助設計工程師簡化設計流程、提升工作效率、提高設計質量、精準定位設計錯誤，并覆蓋所有節點和網絡的檢查。使用UVI導入PCB、PKG、Interposer、IC等設計數據，可以在一個窗口就準確、直觀地看到所有相關的設計數據，選擇有匹配關系的Symbol進行匹配及物理位置、物理層的對齊，就完成了整個設計的關聯。
UVI支持基于系統級的Ball Mapping設計及優化，可對Net靈活管理和靈活應用，對IP Bump靈活調整，以及對不規則Pin陣列快速檢查，輕松實現對BallMap的網絡名編輯，批量操作，批量處理；對Map陣列的自定義編輯，例如對自研IP Mapping的設計評估與規劃，刪減、增加、移動；對不規則Ball陣列的快速檢查；Contact Device相互Sync net等等。
值得一提的是，UVI采用了業界特有的系統級網絡連接檢查技術，大幅提高了大規模2.5D/3D、先進封裝的設計效率，并能完成人工難以實現的多層、多形式的復雜堆疊設計，可一鍵生成系統級網表，支持系統設計中任意兩個Symbol之間通過指定Device建立通路，產生Net Mapping的關系。
在縱向的System Level LVS檢查設置方面，UVI支持檢查報告設置，具備高效嚴謹?shù)南到y(tǒng)級檢查應用，而且有多達9項檢查項目，涉及Net mapping、Unmapping Pin、Interface Pin、Geometry Difference、Tolerance Distance、Contact Layer、Golden Validate等，每一項都是系統級互連檢查中不可或缺的環節，可將設計間互連檢查時間由數天縮短至數小時，并且直觀高效定位設計問題位置。
最后，李方總結，UVI軟件工具支持主流Windows和Linux平臺，設計操作靈活簡單，具有高效全面的Sign-Off必備協同檢查功能，并具備豐富的擴展應用，且性能優越：在Mapping計算性能方面，100萬Pin的Mapping計算Position模式僅需8秒，Area模式僅需10秒；在顯示性能方面，100萬Pin設計全開，縮放，移動不卡頓，電腦核顯支持，以及全圓顯示卡頓，提升至使用電腦核顯不卡頓。
